风冷电磁加热器的散热

发布时间：2014-11-12  新闻来源：深圳喆能电子技术有限公司

电磁加热器电源虽然发热量不高,但是如果是大功率的用于工业节能加热领域的电磁加热控制器如果负载匹配不当还是会造成一

定量的发热。一些内部元器件如IGBT或电容如果热量过高,也会影响电磁加热器的性能。所以，控制好电磁感应加热器的温度是十分必要的。

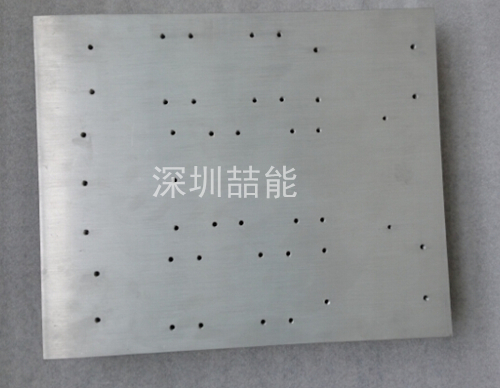

30KW电磁感应加热器散热片正面图

电磁加热器散热的主体是一块铝制的散热片。电源上过大电流的元器件比如IGBT、桥堆、滤波电容、谐振电容等都是安装在散热片上，以便于热量能够被及时带走。因些在安装这些元器件时，如果有金属面接触铝热片，在元器件的金属面和散热片的接触

部分须均匀的涂上传热系数好的导热硅脂。导热硅脂要涂抹均匀。散热片背部的页片极大的增大了铝板和空气的接触面积。散热片的两端须对流，一端用风扇及时抽走热量。所以，风扇和散热片相通的容器中需要密闭的比较好，不然风扇的风没有抽到散热片上。当用户使用电磁加热器时，风扇和进风口不能被其它东西遮挡。如果要在电磁加热控制器外面加一个电源也要考滤好通风。

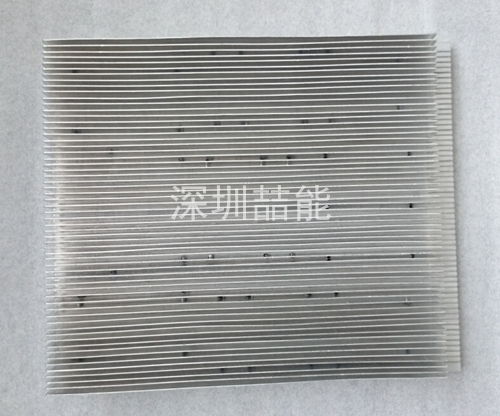

30KW电磁感应加热器背面图

在AI板上面，中大功率的电磁感应加热器也会加一个风扇给变压器散热。

在大功率的电磁感应加热器上还会给谐振电容加风散散热。
