电磁加热器的主控板更换方法

发布时间：2014-11-13  新闻来源：深圳喆能电子技术有限公司

由于电磁加热器的主控板上内置了DSP芯片等多种脆弱元器件，工作人员如果没有按规范操作，极易弄坏主控板。

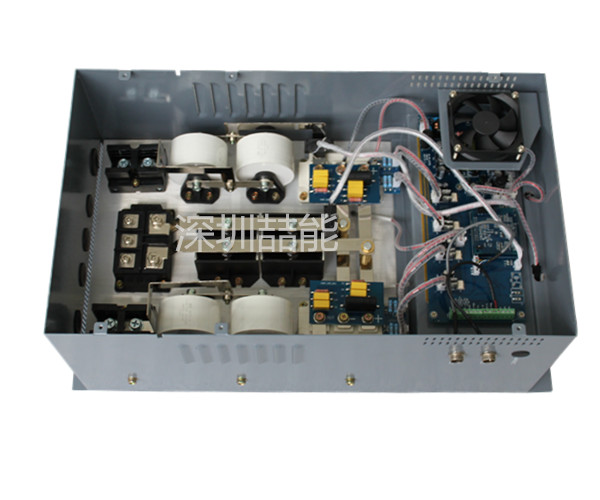

30KW的电磁加热器

电磁加热器的主控板更换操作步骤：

1.开盖：关掉设备供电开关，用十字螺丝刀取下电磁加热控制器上盖板的4颗螺丝钉。

2.取下原有的电磁加热器主控板：有握主控板两侧（注意：尽量不要触碰主控板的元器件，防止人体静电可能损伤主芯片导致设备失效）轻轻拔起，如果感觉较紧可以上下左右轻轻摇动后再往外拔出。

3.更换电磁加热器主控板：将主控板黑色双排端子面朝向机器，使短排端子（14孔，正中间有一个孔装有一根防插错断针）在顶侧，长排端子（24孔）在底侧，对齐电路板上的插针，轻轻往下逐步压紧。主控板的手握方法和第二步一样，更换电磁加热控制器主控板的过程中尽量不要触碰主控板上的电子元器件。

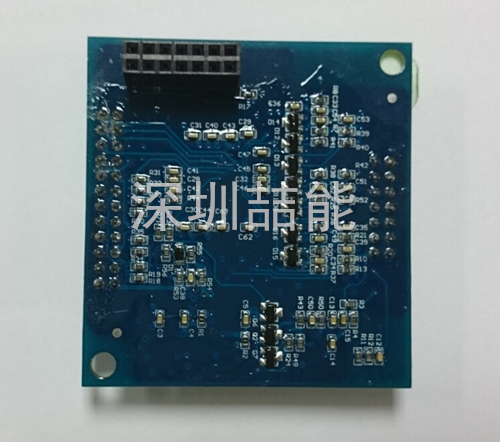

15KW电磁加热器主控板

4.检查电磁感应加热器主控板：用电筒或其它光源检查主控板端子与电路板上插针有无错位？是否对齐并安装到位？确保主控板与电源插接对齐并安装牢靠（注意：如果有错位上电后会导致设备严重故障）。

5.测试：重新装好上盖板，上电开机并调整功率旋钮，在P01档位观察并记录显示盒各个参数。然后加大档位到P05档位，观察并记录显示盒各个参数。进行分析对比，重点对比第1（电磁加热器故障代码）、5（电磁加热控制器火线电流）、8（电磁加热器工作频率）、12（电磁感应加热器负载匹配率）这四项参数。如果不能确定电磁加热器工作是否工作正常，可以向厂家进行咨询。
