特种设备的电磁加热器加热案例
发布时间:2014-11-28 新闻来源:深圳喆能电子技术有限公司
电磁加热器应用广泛,由于现在国家对环境问题的重视,很多行业的加热标准逐渐严格。用煤,燃气加热的方式慢慢被淘汰,而使用电磁感应的加热方式由于节能环保的特点广受好评。下面看一则特种设备的电磁加热案例作为电磁加热器应用参考。
被加热材料为导磁性弱的钢,如果要使用钢来直接加热所需的电磁加热圈的感量计算约为1300uH感量。为了让感量减小,我们使用外包4mm铁来增加导磁性,减少所需感量。最后,绕完电磁感应线圈感量为280uH。

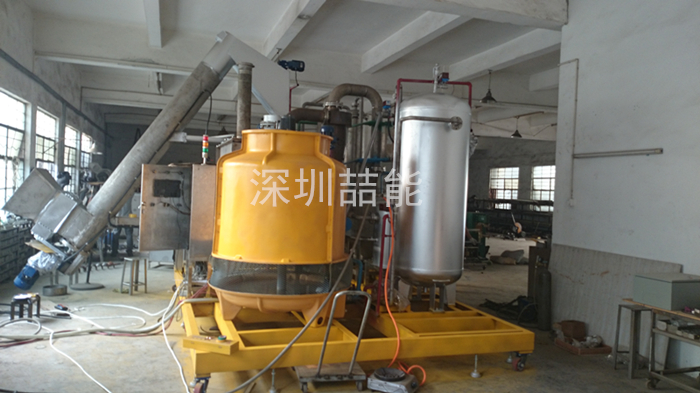

特备整体图

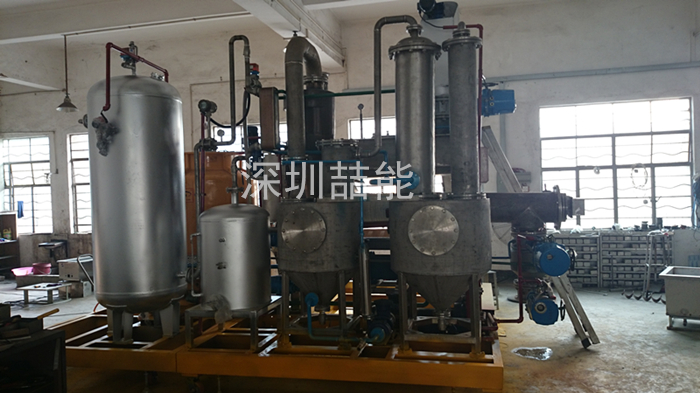

设备整体图

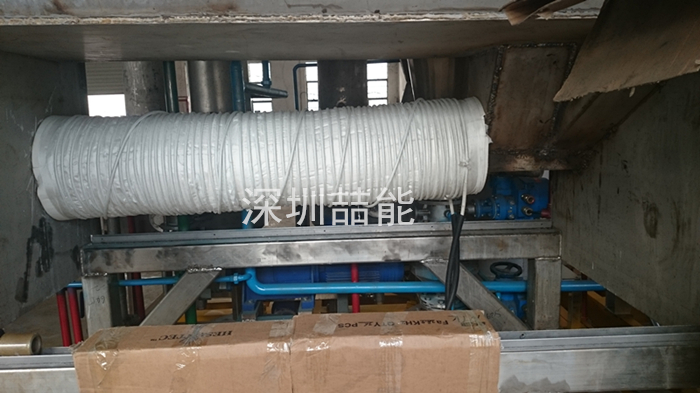

电磁加热圈
保温棉厚度7cm,线圈60圈,大约用线60m。
操作参考材料:保温棉,线,高温布,铁氟龙布,线耳,黄腊管,玻纤管,玻汶管,热缩套管,热电偶,线耳。
操作参考工具:感量表,液压钳,手套,刀片,剪刀,卷尺,绕线器,钳表,套筒,螺丝刀。
所用机器为ZN-30G-F2,功率30KW。
加热效果:中间部分所测温度为750度左右,料筒两端所测温度大约500度左右。加热时间为16分钟。
