造粒机电磁加热器原理和安装

发布时间：2014-12-11  新闻来源：深圳喆能电子技术有限公司

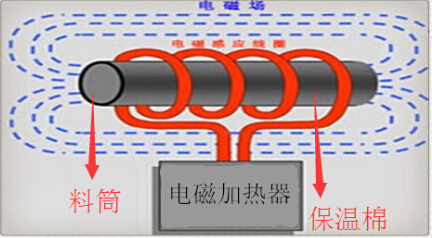

造粒机电磁加热器一般用在料筒加热。根据电磁加热器原理，电磁加热器接上电磁加热圈组成一个完整的感应加热系统。380交流AC进线经过整流直流DC,经过滤波使这股电流更平整，再经过控制电路和IGBT逆变成我们需要的直流电。直流电进入由谐振电容和电磁加热圈组成的LC振荡电路。电磁加热圈内为碳刚的料筒。料筒和电磁加热圈之间包有保温棉。电磁加热圈的电能能转化成磁能，作用于料筒上产生涡流来加热。

造粒机电磁加热器的安装步聚：

一、在料筒上打好探温孔：

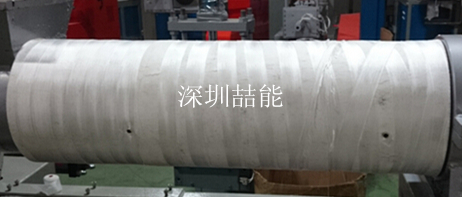

二、在料筒上包好保温棉，用高温布扎好。(保温棉厚参考2.5cm，具体的话看具体情况)

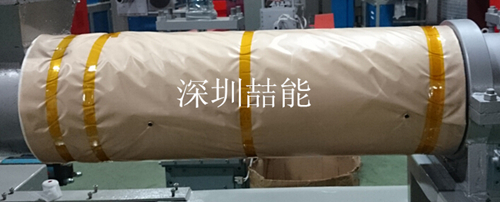

三、包上铁氟龙布，高温胶布。

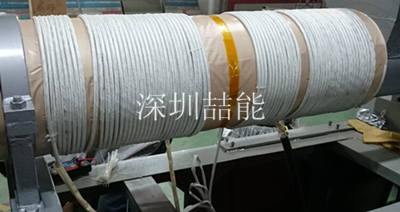

四、绕电磁加热线圈，线圈的间隔要适中。一共绕三组，注意每组电圈的电流方向要一致。

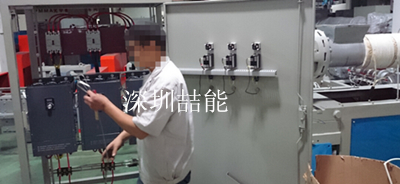

五、作好线耳，通电调试。

这个造粒机的参考料筒周长86厘米，包上棉后周长变成100厘米。三区一共长度为150厘米。所用电源为50KW 。参考线圈33圈，大约一组40多米长的线。不同的造粒机料筒具体情况不同，这组参数只作为参考。电磁感应圈的感量和圈数、保温棉厚度都有关系。在相同的材料下，如果保棉棉包的比这个厚，就要多绕几圈。

总结：造粒机的电磁加热器安装前先计算剪裁好用的保温棉、铁氟龙布。分好线圈分区进行安装，这样工作过程中会有条理很多。
