高频电磁感应加热器工作原理及安装介绍
发布时间：2015-06-02 新闻来源：深圳喆能电子技术有限公司
随着近年节能经济的发展，电磁感应加热器得到了广泛的应用，对于电磁感应加热器知识，我们前面也有很多的介绍。不过，大家了解高频电磁感应加热器吗？下面我就来为大家分享高频电磁感应加热器工作原理及安装介绍。
一、高频电磁感应加热器工作原理
高频电磁感应加热器，其实也是属于电磁感应加热器的，它的工作原理和我们分享的电磁感应加热器原理是一样的，不清楚的朋友可以看一下我们前面的文章。不过区别在于频率的不同，高频加热一般指频率在500K以上的频率,而一般电磁加热器频率在20-100K,家用的电磁炉通常使用20-30K的频率.电磁感应加热对顺磁材料能效最好,可达90以上,逆磁材料使用高频加热才能提高温度.一些塑料材料,例如聚氯的热合则使用高达数十M的频率,能效最低。
二、高频电磁感应加热器的安装
高频电磁感应加热系统的安装大致分为两大工序：
1、电磁感应线圈的正确缠绕制作：
使用符合一定的耐温要求和线径要求的高温导线在被加热体上绕制成电感量适当的线圈，注意：线圈要和金属材料表面保持10-15mm的距离，并和金属材料表面保持平行，不能高低交叉，否则会影响发热的效果；缠绕好线圈后，用电感表测量线圈的电感量，使电感与相应控制柜的电感指标相匹配；感应线圈的输出延长线应绞成麻花状，再接入控制期内的高频输出端子上。
2、电磁感应线圈、热电偶与电磁感应控制器的正确连线。
本产品使用交流380v电源,电源进线采用三相四线制分别与机箱内对应的:L1、L2、L3、N相连（小功率的单相控制器除外），感应线圈分别与相应的高频输出接线桩相连，具体连线方法分为以下两种：
方法一：可将工频交流电源直接输入电磁感应加热控制器内的相应接线桩头 ，再将控制器的输出桩头与料筒上的感应线圈和热电偶正确连接即可，本方法中电磁感应控制器充当了独立的控制、监测、执行、以及保护作用。
方法二：如果原有设备的控制系统为温度控制器加接触器控制，原有设备的加热器为常规加热圈经改造成为的高频加热，则可以采用串接的方法，即把电源直接输入到电磁感应控制器，而采用原有的温度控制器直接用来控制整个电磁感应控制器。

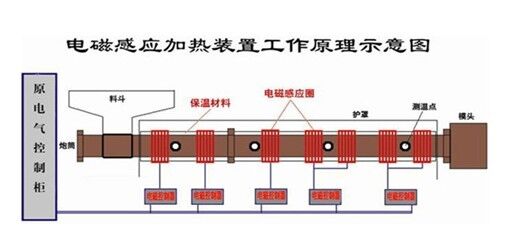

注意事项：不同型号的电磁感应控制器，其输入、输出结构会有所差异，但其连线原理都一样，用户可参考下述工作原理图和对照附表所列的各种型号说明进行正确连线。
